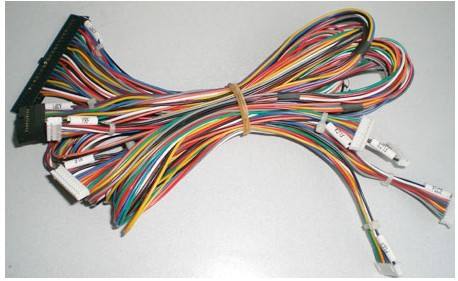

干货来了，应前几天客户的需求，我们江苏蓬生产品部门的同事连夜为大家整理出了线束线缆常用的一些公式，公式还是非常多的哈，由于公式太多，所以我们把它分为了两部分，希望各位在第一篇中没找到自己想要的就可以去第二篇文章当中寻找哦，赶紧一起来看看有哪些公式吧！

人工成本（C1）：

人工成本（元/Km）＝（D×K÷V÷T÷60÷F÷S）×（1＋A）×1000

D：操作员的日薪（元/人日）K：成品中该制程的条数，以LAN Cable为例，芯线制程为8，对绞为4，集合与外被为1;

V：制程中机器的线速（M/min）;

T：一天的工时，以12小时计（hr/日）;

F：制程中机器的操作率（%）

S：每人操作台数（台/人）

A：间接人工成本（%）

原料成本（C2）：

原料成本（元/Km）＝U×B×（1＋E）

U：原料单价（元/Kg）B：原料用量（Kg/ Km）

E：制程中原料消耗量（%）

水电成本（C3）：

水电成本（元/Km）＝P×T×R×G÷V÷T÷60÷F

P：制程中机器的用电量（Kw）;

T：一天的工时，以12小时计（hr/日）;

R：用电汇率（元/Kw hr）

G：用电比率（%）;

V：制程中机器的线速（M/min）

F：制程中机器的操作率（%）

设备仪器折旧成本（C4）：

设备仪器折旧成本（元/Km）＝H÷（Y×12×25）÷（V×24×60×F）

H：设备仪器取得金额（元）

Y：设备仪器折旧年数（年）;

V：制程中机器的线速（M/min）

F：制程中机器的操作率（%）（备注：检验仪器之V与F参照外被押出机）

包装成本（C5）：

包装成本（元/Km）＝K÷L×1000

铜线长度计算方法：

L为长度（单位：M),m为质量（单位：KG)

d为单根铜OD(单位：mm),n为绞合的根数

芯线绝缘材料用量计算方法：

计算公式：M=(D2-d2n)×0.7854×P

[M為每KM之芯线材料需要的用量(單位:kg)

,D為芯線OD(單位:mm),d为单根导体OD(單位:mm)

n为绞合的导体根数,

P为所用材料的密度(詳情查下表)

外被（护套）材料用量计算方法：

m=[OD2-(OD-2d)2]×0.7854×P

[m外被料质量,d为皮厚(适用于空管及半充实)],一般电线电缆标准会规定外被最小平均厚度（Min Average Thickness）和任意点最小厚度（Min Thickness at Any Point）除此规定外，外被厚度的确定还应考虑实际生产能力。（如：UL 2725规定外被最小平均厚度为9Mil（0.23mm）、任意点最小厚度为7 Mil（0.18mm），但实际生产时一般会超过此标准) --- 1Mil=1Inch/1000=0.0254mm.

押出设备押出量的简单计算方法

Q= 0.9πd[Hm(D-Hm)]*60*N / 106 *ρ(KG/hr)

[D螺缸內徑, Hm計量部(均化段)溝深mm,N螺桿回轉數rpm，ρ原料比比重(注:實際押出量約為計量值得40%,橡膠粘度較高約為70%)]

铝箔重量计算公式：铝箔厚度×1.25×铝箔比重(1.8)×1×铝箔宽度

编织重量计算公式：0.7854*d2*8.89*每锭条数*锭数*系数(1.1)

缠绕重量计算公式：0.7854* d2*8.89*缠绕条数*系数(1.08)

充实押出外被重量计算公式(芯线绞合后直接过粉充实押出)：

KFT/Kg=(D2-d2×N) ×0.7854×W×1.02×1

D:外被外径OD d:芯线绞合外径或编织完成外径 W:PVC比重

管状押出外被重量计算公式(加地线铝箔或加地线铝箔再加编织):

KFT/Kg=(D2-d2×0.9) ×0.7854×W×1.02×1

D:外被外径OD d:芯线绞合外径或编织完成外径 W:PVC比重

绝缘重量计算公式(单芯电子线):

KFT/Kg=(D2-d2×0.85) ×0.7854×W×N×1.02×1

D:绝缘外径OD d:导体绞合外径 W:PVC比重 N:芯线芯数

导体重量计算公式:

KFT/Kg=D2×0.7854×8.89×1.02×N×1

D:铜线线径 8.89:铜线比重 N：铜线条数

最终线材成本：线材成本（元/Km）＝C1＋C2＋C3＋C4＋C5

物理特性计算公式

遮蔽率计算方法

[注：所用之長度單位為inch (N每股條數, d每條OD, P目數, C股數 D被編織物之OD)]

编织屏蔽（ Braid Shield ）：

编织屏蔽可消除各个方向上的干扰, 屏蔽效果高,结构稳定, 外观圆整;屏蔽效果与编织率有关;编织率与编织锭数、每锭股数、编织线直径、编织目数及编织内线径有关

编织率的计算(θ为编织角):

Tgθ=[2* π *(D+2d)*P]/(25.4*C)

F=(N*P*d)/(25.4*Sinθ)

ρ=(2F-F2)*100%

D---编织内线径 d---编织线直径 P---目数 C---锭数 N---每锭股数

编织屏蔽（ Braid Shield ）：

如：编织内线径为1.6mm，编织16/5/0.10，7.99目，求编织率。

F= (5*7.99*0.1)/(25.4*0.2170536)=0.724629，

ρ=(2* 0.724629 – 0.7246292)*100% =92.41%

（目数为1 Inch(25.4mm)内编织菱形的个数）

编织率计算方法

缠绕遮蔽率计算方法

导体绞合外径

OD=√n × d × 1.155 (n为导体构成的根数,d为导体的OD)

捻入率计算方式

[(L:成品展開長度, L0:成品展開前長度)]

导体电阻

(P为导体电阻率,銅P=1.724×105Ω/mm)

同心度计算方式

偏心度计算方式

同轴度计算方式

绝缘抗张强度

绝缘延伸率

又名绝缘伸長率: f=[(L-L0)/L0]×100%(L:拉斷後長度,L0為拉斷前長度)

发泡度计算方式

(如:DGDA3485=0.941 DGDA58600=0.946)

絞距的理论計算（最大值不能超过以下设计尺寸）

UL絞距計算=絞合外径OD × 20倍

CSA絞距計算=絞合外径OD × 30倍

对绞外径

对绞线的等效外径: D=1.65d或1.71d (软质用1.65d,硬质用1.71d),sometimes D=1.86d

复对绞线等效外径﹕ D=2.6d

多对数绞线等效外径﹕

对绞节距.

根据对绞组对数,芯线外径选取.

缠绕屏蔽（Spiral Shield）

缠绕铜线条数的计算：N=[(D+d)* π]/d 以上N为屏蔽率为100%时的铜线条数。

屏蔽率ρ=(实际缠绕铜线条数)/N*100%

如：缠绕内线径为2.0mm，缠绕63/0.10，求屏蔽率。

N=[(2.0+0.1)* 3.14159]/0.1 =65 ρ=(63/65)*100%=97%

D---缠绕内线径 d---缠绕线直径

绞入系数:

芯线绞合的绞入系数为1+(圆周率X绞合外径/绞合节距)的二次方.

D----绞合外径.

H----绞合节距.

在绞线过程中,对于多芯并芯线分层的情况,虽然为束绞,各层芯线绞入系数并不相同.为了保守起见,增大安全系数,并且减化计算,所以在上述绞入系数的计算中D采用芯线绞合的绞合外径(理论上,各层的绞合系数应为节圆直径代入上式计算)。
