今天为大家带来的文章内容是关于板对板连接器有关的，以前的文章内容一直给大家讲述的是电子连接器、电子线束、端子之类的，今天就来一篇板对板连接器的介绍。当然了，这也是之前网友给我们江苏蓬生电子留言说想要了解一下，那今天小编就不负众望，下面我们一起看文章吧！

1、什么是板对板连接器？

板对板连接器，其基本概念是指连接不同的电路板，是所有连接器产品类型中传输能力最强的连接器产品，主要用于电力系统、通信网络、金融制造、电梯、工业自动化、医疗设备、办公设备、家用电器、军事制造等行业。目前，板对板连接器的主要间距为0.50mm，0.60mm，0.80mm，1.00mm，1.25mm，1.50mm，2.00mm，2.50mm，2.54mm，3.96mm。

2、板对板连接器的分类及特性

根据电路板之间的不同连接方式，板对板连接器可分为不同的类型。每种类型都有自己的特点。以下内容将逐一介绍：

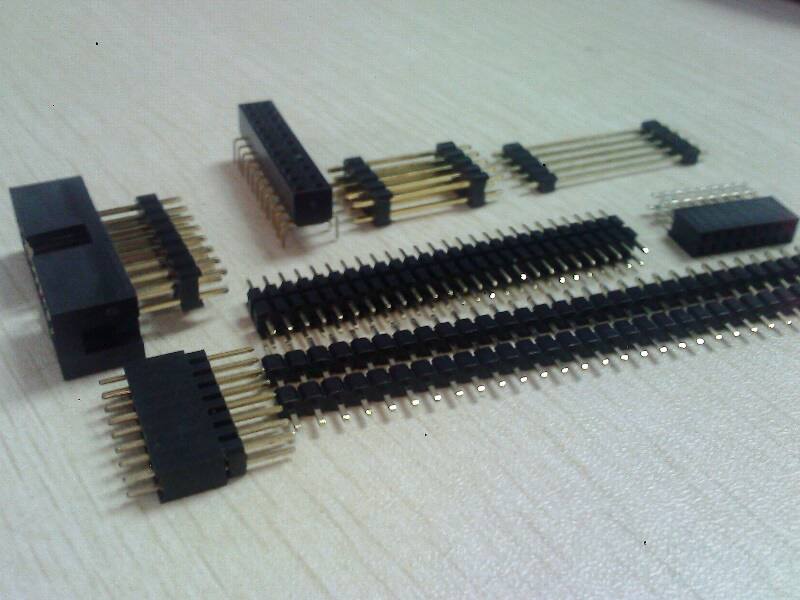

第一、排针排母/排针排母，又称排插，是最便宜、最常见的连接方式。应用场景:低端、大型智能设备、开发板、调试板等。优点:便宜，方便，硬连接稳定，过电流能力强，焊接和测试方便。缺点:体积大，难弯曲，间距大，难做几百pin连接(太大)。

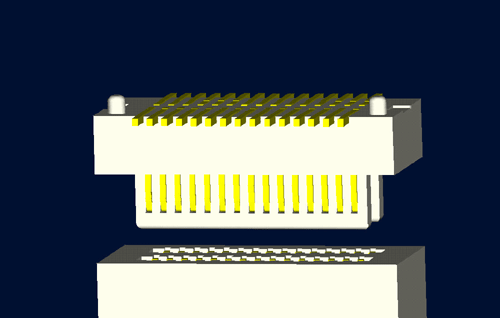

第二、一些高端板对板的插头比针更密集，广泛应用于紧凑型产品中。应用场景：常规智能硬件产品基本使用，应用广泛。pin数量多，体积小，1厘米长可做40脚（同尺寸插头不能做20）。缺点：价格昂贵，不能经常插拔，结构设计需要固定。

第三、加厚板对板连接器板对板，板对线，可拆卸，可合并，可插入针头。使用场景：开发板、测试板、大型固定设备（如计算机底盘接线）优点：便宜、常见，针头使用，连接测量缺点非常方便：体积大，不易固定，不适合大规模生产场景。

第四，FPC连接器插接/ZIF许多智能硬件设备的连接器，需要从主板上拉出信号，FPC弯曲、体积小、形状多变是最佳选择。使用场景：主板与副板的连接，主板与外设的连接，需要弯曲的线路，紧凑的产品空间。优点：紧凑又便宜。

3、板对板连接器怎么选型？

正确购买板对板连接器产品对用户非常重要。那么，如何选择板对板连接器，购买标准是什么呢？近年来，板对板连接器正在向较小的趋势发展。手持式消费电子设备最常见的板对板连接器间距为0.40毫米;而1.00毫米堆叠高度属于小连接器，最近主要原设备制造商使用的连接器低达0.70毫米，有时甚至更低。几年前，宽度超过40毫米。.3000毫米的老式微型连接器.取代40毫米宽的连接器，取代当前的连接器“窄体”板对板的概念一般为2.40到2.60毫米范围内。板对板的产品真的越小越好吗？购买板对板连接器时，除了电路尺寸、堆叠高度、宽度等基本问题外，还需要考虑以下几点：

越小越好？如果你愿意接受一个较小的真空接入区域，那可能是正确的。在选择超小型连接器之前，您必须检查连接器是否具有您需要的所有其他性能，并仔细测试，以确保其足够耐用。然后，似乎有必要选择带有顶部安装接头的插座，因为这个设置可以跟踪插座下方的操作，并且可能很容易使用保形涂层。安装在顶部的插座的一些缺点是，真空拾取区域的宽度通常很窄。插座端子上方没有塑料外壳材料，以防止因粗糙断开动作而引起的上升。插座顶较不平整，可能会给操作人员的连接操作带来麻烦。这些新的连接器具有更大的断开强度，听起来非常好！是的，但是您可能需要容忍额外的连接器长度来实现这些连接器所需的锁定功能；更大的断开强度通常意味着更大的连接强度，这也可能是一个问题。

以上就是今天的全部内容了，怎么样？有没有帮助到各位呢？其实板对板连接器的运用是非常重要的，同时小编也希望各位有想要购买连接器的话可以到我们江苏蓬生电子，小编是一定会给各位同仁们打个折扣的，关注江苏蓬生电子，为大家带来更多精彩资讯！
