上篇文章讲到了板对板连接器的应用领域和选择方法，本篇给大家从版对版连接器的分类给大家拆分一下每种类型的优缺点。板对板连接器根据连接方式和特性可分为排针排母连接器、高端板对板连接器、加厚型板对板连接器和FPC连接器插接/ZIF连接器，每种类型都拥有不同的应用场景以及各自的优缺点，接下来是蓬生电子给大家带来的干货知识。

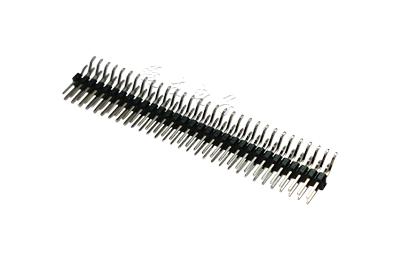

一、排针排母/插针

特点：这是最便宜、最常见的连接方式。

应用场景：主要用于低端、大尺寸的智能设备，开发板、调试板等。

优点：价格便宜、方便使用，硬连接稳固，过电流能力强，方便焊线和测试。

缺点：体积较大，难以弯曲，间距较大，难以实现上百pin的连接。

二、高端板对板连接器

特点：比排针更密集，多用于紧凑型产品上。

应用场景：广泛应用于常规智能硬件产品。

优点：pin数多、体积小，1厘米长度能做40个脚（同样尺寸的排插只能做不到20个）。

缺点：价格较贵，不适合经常插拔，结构设计需要固定好。

三、加厚型板对板连接器

特点：板对板、板对线，能拆开，能合并，能插在排针上。

应用场景：开发板、测试板，体积大且固定不动的设备（如电脑机箱接线）。

优点：价格便宜，常见，搭配排针使用，非常便于连接和测量。

缺点：体积大，不好固定，不适合量产场景。

四、FPC连接器插接/ZIF连接器

特点：可弯折、体积小、形状多变，是很多需要把信号从主板拉出来的智能硬件设备的不二选择。

应用场景：主板和副板的连接、主板和外设的连接、需要弯曲的线路、紧凑的产品空间。

优点：紧凑且价格便宜。

缺点：体积大，不好固定，不适合量产场景。

通过上述的讲解大家对板对板连接器的分类和如何选择有一定的认知了吧，这几种类型满足量产和单独使用，价格也是有高有低预算有限也可以找到满足自己需求的料子。今天的科普就到这里了，大家需要采购连接器直接点击上方“人工客服”窗口即可联系我们。更多资讯进入我们官网即可阅览，热点文章推荐“连接器端子常用的材料以及如何选材？”。
