最近看大家对排针排母的疑惑较多需求也较高,蓬生电子今天就来跟大家讲讲排针排母的一些小知识以及他的作用和应用范围,排针排母其实是在电气行业中比较常用的一款连接器,他的利用率相对于其他连接器来说还是比较可观的。接下来就一起来学习排针排母的知识吧,喜欢连接器行业记得关注我们哦。

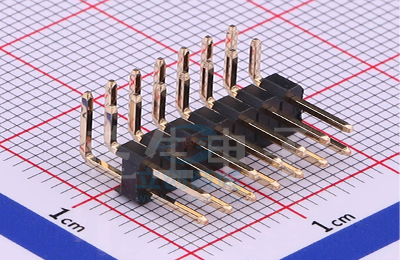

什么是排针
排针只是人们习惯的的一个称呼,“排针连接器”是一种电子连接器产品。排针连接器,在电路内被阻断处或孤立不通的电路之间,起到桥梁的功能,也就是电流或信号传输的任务。通常是和“排母连接器”产品一起配套使用。
什么是排母
排母,英文名称FemaleHeader,俗称为排母连接器,因为大多是和“排针连接器”配合使用的,所以排母连接器的作用和应用范围基本和排针连接器是一样的。
排针排母作用
其作用是在电路内被阻断处或孤立不通的电路之间,起到桥梁的功能,担负起电流或信号传输的任务套使。通常与排母配用,构成板对板连接;或与电子线束端配套使用,构成板对线连接;亦可独立用于板与板连接。
排针排母的应用
经常会用在智能电表、仪表、PCB电路板、UPS、变频器、行车记录仪、汽车防盗器,网络交换机、路由器、笔记本、电脑、MID.数码相机、板卡以及智能通讯产品、智能家电产品等 。
排针排母分类及种类
(1)排针排母按照间距划分:分0.8mm,1.0mm,1.27mm,2.0mm,2.54mm间距
(2)按照塑胶高度和塑胶数量划分(比如说单塑,双塑,3塑等
(3)按照排针排母的排数划分:分单排、双排、3排、4排等
(4)按照安装方式划分:180度用S表示、90度用R表示、SMT用M表示
(5)排针排母包装方式:袋装、管装,卷装
(6)插针材料: 黄铜或磷青铜 ;绝缘体材料:塑胶UL 94V-0,表面处理:镀金0.8u,镀锡、镀镍
以上就是今天的全部内容了,大家在选择排针排母型号的时候一定要确认仔细再下单,避免造成不必要的浪费哦,想要购买连接器也可以点击人工客服找到我们,我们出货的品牌具有代表性的有Aptiv、Molex、TE、JST、HRS、Sumitomo、Lear、KET、Amphenol、1TT、Kostal、Phoenix等,现货期货都欢迎来找我们询价。更多资讯进入我们官网即可阅览,热点文章推荐“管类接线端子概念”
